一、电化学电气参数
- 电池体系：锂氟化碳 Li-(CF)ₓ（BR 系列，一次性不可充电）松下新能源
- 标称电压：3.0V；开路电压≈3.2V；放电截止电压 2.0V
- 标称容量：5000mAh（标准 5mA 恒流、25℃放电至 2.0V）松下新能源
- 放电能力（微电流长待机专用）
- 标准连续放电电流：5mA
- 短时脉冲峰值：≤30mA
- 特性：无电压滞后、自放电极低、电压平台全程平稳，适合多年断电记忆设备
二、物理尺寸与重量
- 等效型号：BR26505
- 最大直径：Φ26.0mm
- 最大高度：50.5mm（裸电芯）松下新能源
- 裸电芯净重：约 41g
- 壳体：不锈钢气密防爆密封结构，内置安全阀防漏液

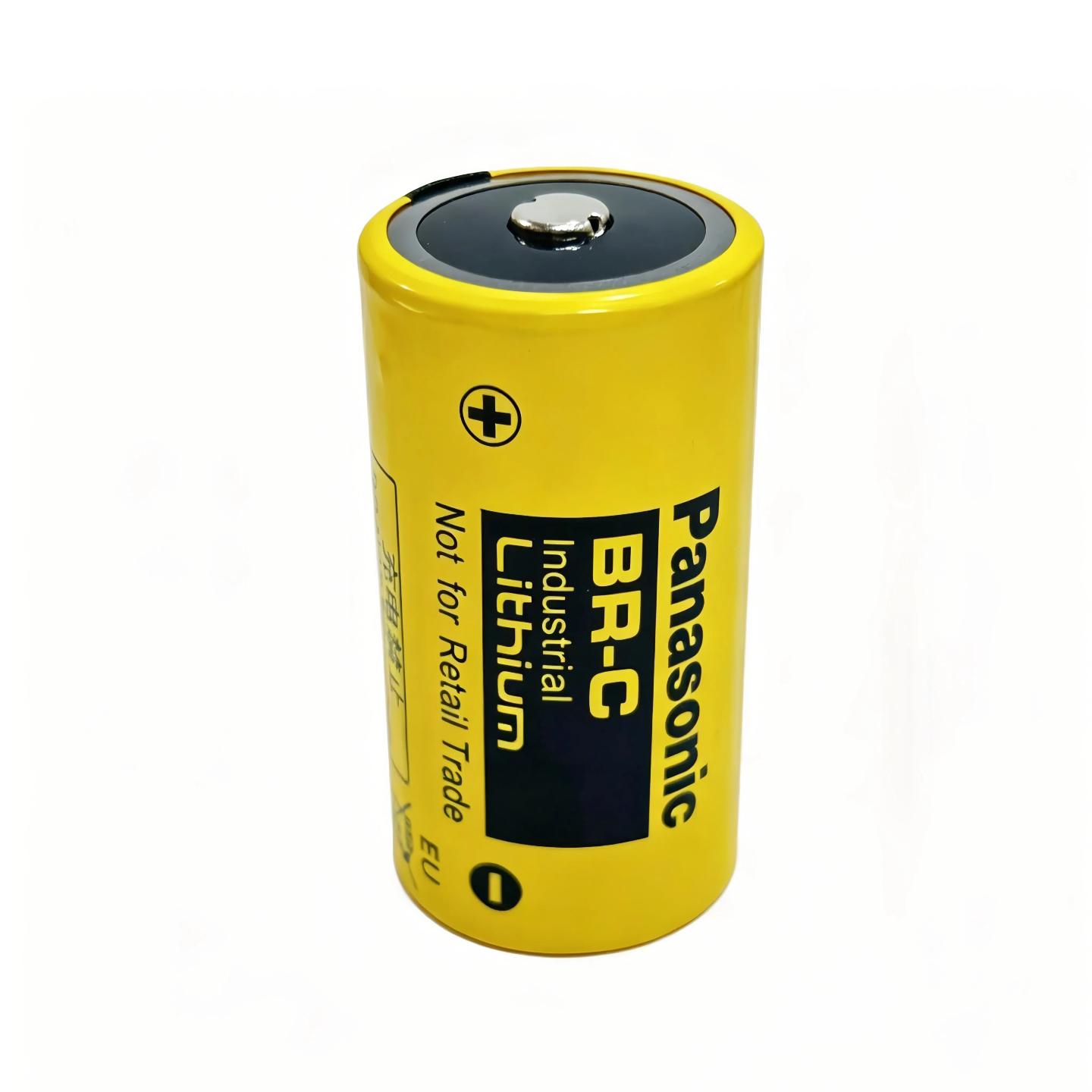

松下BR-C裸电芯
三、端子衍生型号
- BR-C（裸电芯）：光身凸正平负，设备内置装配
- BR-C#2PC：双边 PCB 直焊金属焊片款
- BR-C-W：双线引线款，可定制 XH/PH2P 插头
四、温度与存储性能
- 工作温度：-40℃ ~ +85℃，高低温放电稳定松下新能源
- 推荐存储：10~25℃干燥无凝露环境
- 25℃年自放电率＜1%，常温货架存储寿命≥10 年
五、认证资质
UL1642（MH12210）、IEC60086-4、UN38.3 空运海运、RoHS 环保无汞无镉认证松下新能源
六、典型应用
工业大型 PLC、燃气 / 电力智能计量表、长周期数据记录仪、轨道交通设备、大型注塑机控制系统、野外无人监测设备断电记忆电源
七、松下 BR 系列同平台对比
表格
| 型号 | 电压 | 容量 | 标准持续电流 | 尺寸 | 定位 |
|---|---|---|---|---|---|
| BR-2/3A | 3.0V | 1200mAh | 2.5mA | Φ17×33.5mm | 发那科数控系统 |
| BR-A | 3.0V | 1800mAh | 2.5mA | Φ17×45.5mm | 中小型 PLC |
| BR-C | 3.0V | 5000mAh | 5mA | Φ26×50.5mm | 大容量长待机大型设备 |
安全警示
严禁充电、短路、拆解、高温烘烤、投入明火；焊接带焊片版本时缩短烙铁接触时间，防止电芯密封失效漏液。
