伺服驱动器后备电池更换流程：以三菱 MR-J4 系列为例

摘要：

三菱 MR-J4 系列伺服驱动器在绝对值编码器系统中通常需要后备电池维持位置信息。电池状态异常或寿命到期后，应按设备维护规范及时更换，避免因数据丢失导致回零、重新设定或停机风险。本文面向伺服系统工程师、设备维护技师和自动化服务商，围绕 MR-J4 伺服电池更换流程进行说明，并对 MR-BAT6V1、CR17335 等关键点给出审慎提示。具体接线、报警代码、适配型号和维护周期应以三菱官方手册、设备厂商文件及现场实际规格书为准。

一、后备电池在 MR-J4 伺服系统中的作用

在采用绝对值编码器的伺服系统中，后备电池的核心作用是为编码器位置数据提供保持电源。设备断电后，编码器仍需保存当前位置相关信息，以便下次上电时控制系统能够识别机械轴位置，减少重新回零或重新建立原点的需求。

对于三菱伺服 MR-J4 系列，现场常见的后备电池型号包括 MR-BAT6V1。有资料显示，该类电池组件可能由两节 CR17335 类锂电池串联组成，但不同批次、不同市场版本或不同供应渠道的内部结构可能存在差异，维护前建议核实原厂规格书或电池外壳标识。

后备电池异常通常会带来以下维护风险：

绝对位置数据保持失败；
伺服驱动器或上位控制系统出现电池相关报警；
设备重新上电后需要重新设定原点；
多轴设备中可能出现轴位置不一致，影响联动精度；
生产线停机时间增加。

因此，伺服电池更换不应仅视为简单耗材替换，而应纳入设备预防性维护流程。

二、更换前的准备与核查

更换 MR-J4 伺服电池前，应先确认驱动器型号、编码器类型、电池型号和设备运行状态。尤其是使用绝对值编码器的场合，需要重点关注断电后位置数据是否依赖电池保持。

建议更换前完成以下核查：

1. 确认驱动器型号

查看伺服驱动器铭牌、设备电气图纸或维护记录，确认是否为三菱 MR-J4 系列，以及具体容量和配置。

2. 确认电池型号

现场常见关键字包括 MR-BAT6V1、三菱伺服电池、伺服电池、CR17335。但不得仅凭外观判断兼容性，应以原厂资料或设备厂商推荐型号为准。

3. 确认报警状态

如驱动器或控制系统已出现电池报警，应先记录报警代码、发生时间和设备状态。不同报警含义可能不同，建议结合 MR-J4 维护手册判断是否允许继续运行或需要立即处理。

4. 备份设备参数

更换前建议备份伺服参数、PLC 程序、原点设定数据和相关工艺参数。即便电池更换过程正确，参数备份仍是降低维护风险的基本动作。

5. 确认安全条件

电池更换涉及带电设备维护时，应由具备资质和经验的人员执行，并遵守现场电气安全规范。是否需要保持控制电源或驱动器上电，应以设备说明书和原厂维护流程为准。

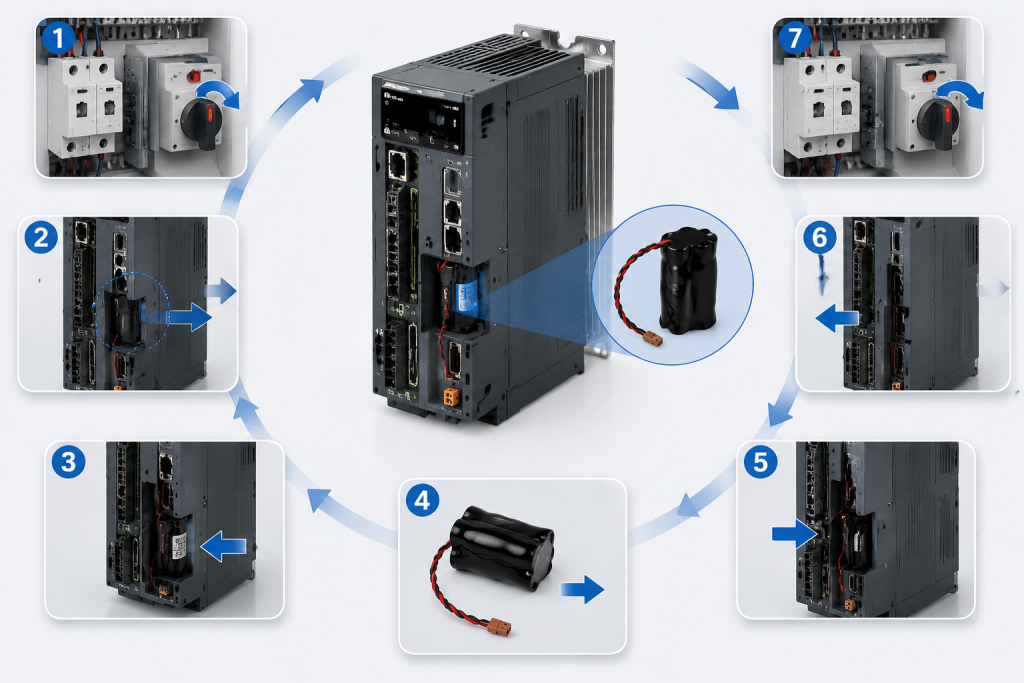

三、MR-J4 后备电池更换步骤

以下流程适用于常见维护场景的通用说明，具体端子位置、电池安装方向、卡扣结构和报警复位方式应以对应 MR-J4 型号手册及设备图纸为准。

步骤一：确认设备处于可维护状态

将设备切换至维护模式或停机状态，确认机械轴不会意外动作。对涉及垂直轴、夹持机构、旋转机构的设备，应采取机械防坠落、防误动作措施。

步骤二：记录当前状态

记录驱动器显示、控制系统报警、轴当前位置、设备原点状态和维护时间。对于多轴系统，建议逐轴记录，避免后续排查时无法确认问题来源。

步骤三：确认供电要求

部分绝对值编码器系统在更换电池时，通常要求保持相关电源处于规定状态，以避免位置数据丢失。但不同设备接线和系统设计可能不同，是否需要保持驱动器或控制电源通电，必须以三菱 MR-J4 官方手册和设备厂商说明为准。现场维护人员不应仅凭经验操作。

步骤四：拆下旧电池

找到电池安装位置或电池连接线位置，确认连接方向后再拆卸。拆卸时避免拉扯线束、损伤插头或造成端子松动。旧电池拆下后，应检查是否存在鼓胀、漏液、破损、线缆老化或插头氧化等异常。

步骤五：安装新电池

安装新电池前，核对型号、极性、插头形式和线束方向。若使用 MR-BAT6V1，应确认其与当前 MR-J4 驱动器及绝对值编码器系统匹配。安装时确保插头插接到位，电池固定可靠，不应与运动部件、发热部件或尖锐边缘接触。

步骤六：确认报警与位置状态

更换完成后，检查驱动器显示和控制系统状态。若电池报警仍存在，需按手册确认是否需要报警复位、重新上电或执行特定确认流程。若出现绝对位置丢失、原点异常或轴位置偏差，应停止设备自动运行，按设备厂商流程重新建立原点或校验位置。

四、关于替代电池与兼容性的注意事项

现场维护中，有时会遇到以其他电池组合替代原装伺服电池的情况。例如，有资料提到使用 CR123A 串联电池组替代 MR-BAT6V1。但这类说法涉及电压、容量、放电特性、连接器、线序、保护结构、安装空间、环境适应性和设备授权维护要求，不能直接作为确定结论使用。

需要特别注意：

CR17335 与 CR123A 不应仅按外形或标称类别等同处理；
替代电池组的电压、极性、放电性能和连接方式必须核实；
任何非原装方案都可能影响设备可靠性和售后责任；
不建议在未获得设备厂商或原厂确认的情况下随意替代；
成本差异、市场价格或供货优势应以实际采购和合规要求为准，不宜作为技术选型的唯一依据。

对于自动化服务商而言，若客户要求采用替代电池，应提前形成书面确认，明确适配依据、风险边界和维护责任。对于关键产线、连续生产设备或安全相关设备，优先采用原厂推荐方案通常更利于风险控制。

五、更换后的维护记录与预防性管理

电池更换完成后，建议将该项工作纳入设备维护台账，而不是仅在现场口头交接。维护记录至少应包括设备编号、驱动器型号、电池型号、更换日期、操作人员、报警状态、是否发生原点重设以及后续观察结果。

后续维护可关注以下事项：

定期检查伺服驱动器是否出现电池相关报警；
在计划停机窗口内提前更换临近寿命周期的电池；
对多轴设备统一规划电池更换，减少重复停机；
将备件型号、供应渠道和规格文件纳入备件管理；
对关键设备保留参数备份和原点恢复流程。

对于 MR-J4 系列设备，电池维护的重点不是单纯“换上新电池”，而是确保绝对值编码器数据、设备原点和生产节拍不受影响。维护人员应把电池更换与参数备份、报警确认、位置校验结合起来执行。

结尾

三菱 MR-J4 伺服驱动器后备电池更换是一项看似简单、但对设备连续运行影响较大的维护工作。围绕 MR-BAT6V1、伺服电池、三菱伺服、CR17335 等关键型号和材料信息，现场应坚持以官方手册、设备规格书和实际接线为准。对于替代电池方案，建议核实兼容性和责任边界后再实施。规范的更换流程、完整的维护记录和必要的位置校验，才能真正降低绝对值编码器数据丢失和设备停机风险。
