一、基础电化学参数
- 电池体系：锂二氧化锰 LiMnO₂，一次性不可充电工业锂电
- 标称电压：3.0V；开路电压≈3.2V；放电截止电压 2.0V三菱電機 …
- 标称容量：1800mAh（标准 10mA、25℃放电至 2.0V，三菱官方规格）三菱電機 …
- SE-R 后缀含义：内置限流安全电阻，短路限流保护，PLC 专用安全款
- 放电能力
- PLC 静态待机电流：μA 级（极小功耗）
- 最大持续放电电流：300mA
- 短时脉冲峰值：1000mA
- 放电特性：无电压滞后，高低温电压平台稳定
二、物理尺寸与结构
- 电芯规格：CR17335（2/3A 圆柱）
- 电芯尺寸：Φ17.0mm × 33.5mm

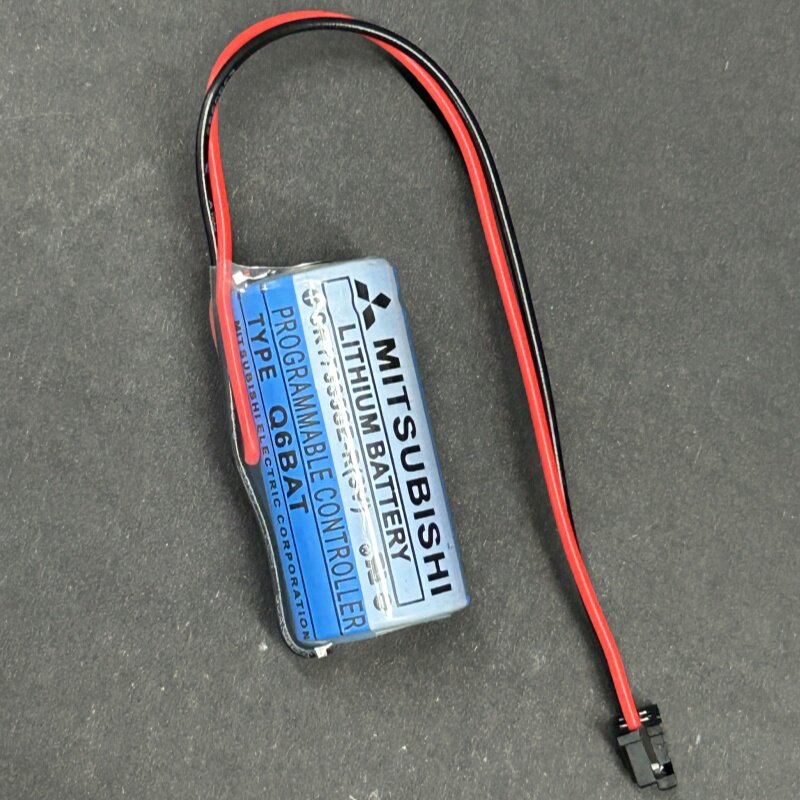

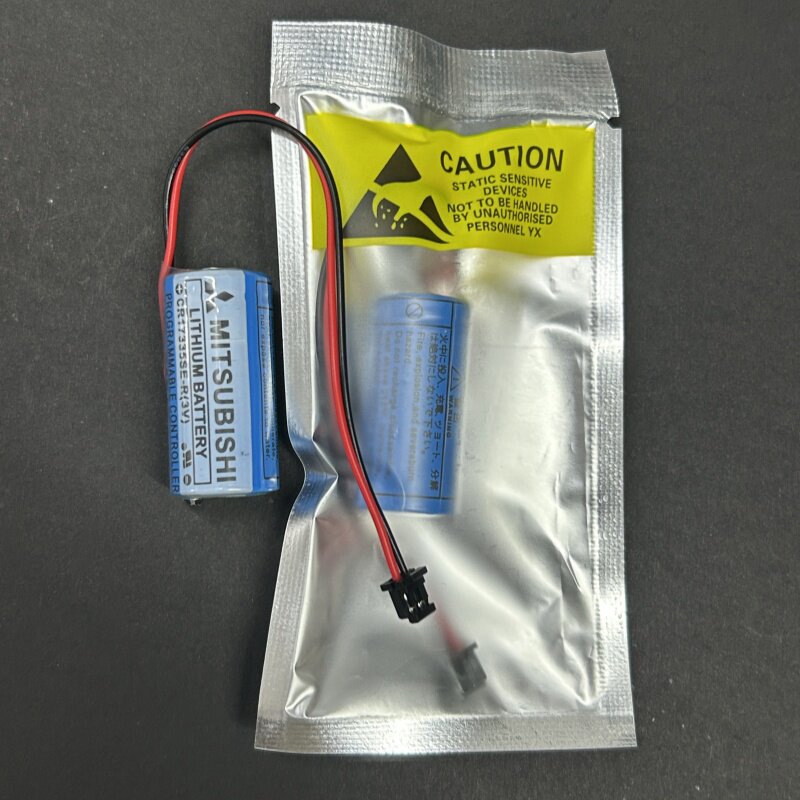

- 成品配置：红黑双线 + 黑色 2P XH 公头，直插三菱 Q 系列 CPU 电池座
- 单颗成品总重：约 17g
- 壳体：不锈钢气密防爆密封，防漏液结构
三、温度与存储寿命
- 工作温度：-40℃ ~ +85℃，工业车间高低温稳定工作
- 存储环境：10~25℃干燥避光
- 25℃年自放电率＜1%
- 常温实际使用寿命：约 5 年（三菱官方标注）；货架存储寿命≥10 年三菱電機 …
四、认证资质
UL1642、UN38.3 空运海运、RoHS 无汞环保认证
五、适配设备（三菱专用）
- MELSEC-Q 系列全系列 CPU：Q00U/Q01/Q02/Q06H/Q12H/Q25PRHCPU
- Q 系列运动控制模块 Q170HBATC、数控系统、注塑机控制系统
- 功能：断电保存程序、寄存器、定位原点、系统时钟数据
六、同系列区分
表格
| 型号 | 配置 | 用途 |
|---|---|---|
| CR17335SE | 裸电芯，无电阻无引线 | 厂商自行加工焊片 |

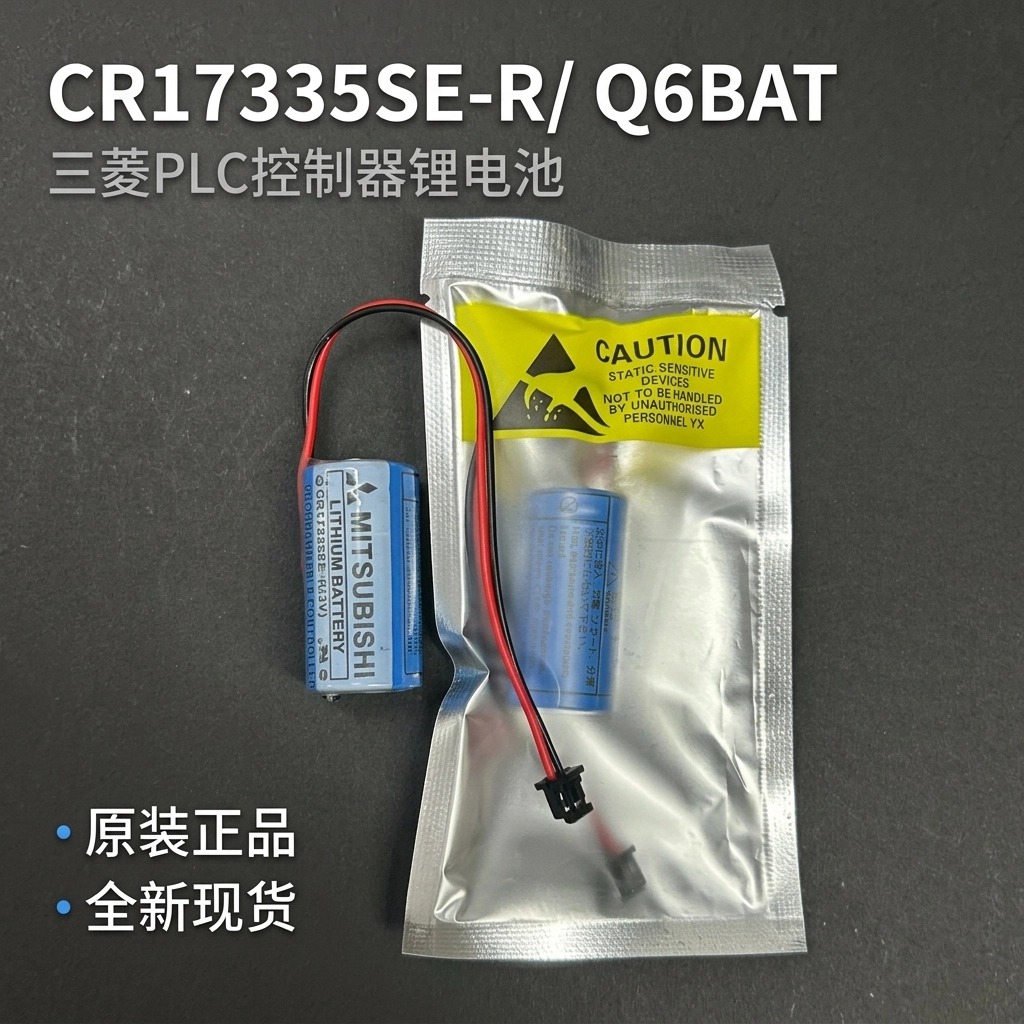

| CR17335SE-R（Q6BAT） | 内置限流电阻 + 黑色 2P 插头 | 三菱 Q 系列 PLC 原装成品电池 |
七、安全警示
- 严禁充电、短路、拆解、高温＞100℃烘烤、投入明火；
- 内置限流电阻不可拆除，拆除会失去短路防护；
- 更换电池前务必断电，避免程序、原点数据丢失。
八、同尺寸竞品对比
表格
| 参数 | 三菱 Q6BAT CR17335SE-R | 松下 BR-2/3AG（3V 锂氟化碳） | 万胜 ER17/33（3.6V 锂亚） |
|---|---|---|---|
| 电压 | 3.0V | 3.0V | 3.6V |
| 容量 | 1800mAh | 1450mAh | 1600mAh |
| 内置保护电阻 | 有 | 无 | 无 |
| 适配设备 | 三菱 Q 系列 PLC | 发那科 FANUC 数控 | 欧姆龙 / 小型 PLC |
